BANFLEX
สายพานแบนเฟล็กซ์

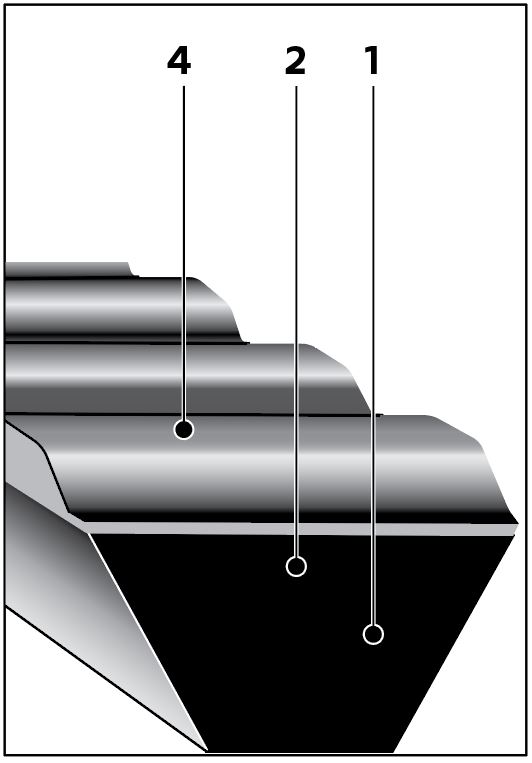

โครงสร้าง



















• ยางอัด

– ยางโพลียูรีเทนที่ทนต่อการขีดข่วน ทนต่อแรงเสียดทานได้ดี สามารถใช้กับความเค้นอัด ได้
– มุมสายพาน 60° ที่ให้การกระจายน้ำหนักที่สม่ำเสมอ

• เส้นใยถัก

เส้นใยโพลีเอสเตอร์ที่มีความต้านทานแรงดึงสูง, มีความล้าเพียงเล็กน้อย, และมีการยืดตัวอย่างถาวรเพียงเล็กน้อย

• ผ้าใบเสริมแรง

เส้นใยโพลีเอไมด์ที่เพิ่มความแข็งแกร่งตามความกว้างและให้การใช้งานที่สม่ำเสมอ

• ผิวโค้งด้านหลัง

ผิวโค้งด้านหลังไม่เหมือนใครซึ่งช่วยลดความเครียดจากการโค้งงอของสายพาน

Note

• เมื่อคุณใช้สายพาน Banflex หลายเส้น ขอแนะนำให้ใช้ชนิด Scrum
• เพื่อให้มีประสิทธิภาพในการวิ่งของสายพาน “สารหล่อลื่น” ถูกใส่ลงในสายพาน ซึ่งส่วนผสมนี้อาจกลายเป็นสีขาวบนพื้นผิวสายพานเนื่องจากการเปลี่ยนแปลงของอุณหภูมิแวดล้อม ฯลฯหรืออาจเปียกเล็กน้อยเนื่องจากของเหลวนี้จะถูกดูดซึมเข้าสู่สายพานตามกาลเวลา และไม่มีความผิดปกติ

คุณลักษณะทั่วไปของ Banflex scrum และ Banflex

• ส่งกำลังด้วยความเร็วสูงและราบรื่น

ความแม่นยำสูงของหน้าตัดสายพานและประสิทธิภาพ ความยาวที่ช่วยให้ การสั่นน้อยระหว่างการทำงานบนมู่เล่ห์ นอกจากนี้ยังมีการส่งกำลังที่ราบรื่นด้วยความเร็วสูงใกล้กับสายพานแบนและแม้ว่าสายพานร่อง V ก่อนหน้าจะสามารถใช้งานได้ถึง 30 ถึง 40m/s Banflex scrum ก็ยังสามารถออกแบบให้ใช้งานได้ด้วยความเร็วสูงถึง 60 เมตร/วินาที

• การออกแบบที่น้ำหนักเบาและกะทัดรัด

สามารถใช้กับมู่เล่ห์ขนาดเส้นผ่านศูนย์กลางเล็กได้ในอัตราที่มีความเร็วสูงและเหมาะจะใช้กับระบบส่งกำลังที่ไม่หนักมากและกะทัดรัด เช่น อุปกรณ์ที่เคยใช้การลดความเร็วแบบสองขั้นตอนพร้อมสายพานร่อง V สามารถเปลี่ยนเป็นแบบลดความเร็ว

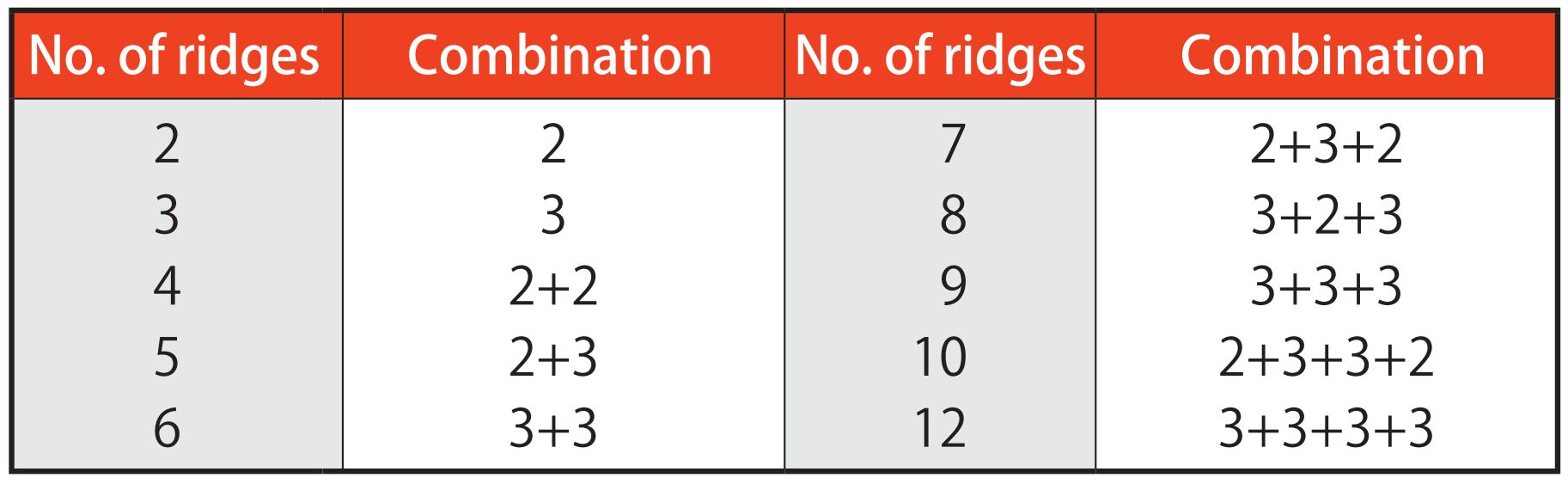

การผสมผสานสายพาน

Banflex scrum มีการรวมติดกันสองหรือสามแส้นเป็นมาตรฐาน ซึ่งสำหรับ สี่เส้นขึ้นไป โปรดใช้สายพานร่วมกับสองและสามเส้นดังแสดงในตารางต่อไปนี้
(จำนวนเส้นสูงสุดที่แนะนำคือ 12 เส้น)

• การผสมผสานสายพาน

• การออกแบบที่น้ำหนักเบาและกะทัดรัด

การเข้าชุดที่ตรงกัน เมื่อใช้สายพานหลายเส้นรวมกัน โปรดระบุชุดที่ตรงกัน เราจะจัดส่งชุดสายพานความยาวใน ช่วงที่เหมาะสมดังแสดงในตารางต่อไปนี้

• ช่วงความยาวที่มีประสิทธิภาพที่เหมาะสำหรับการใช้สายพานหลายเส้น (ขีดจำกัดที่ตรงกัน)

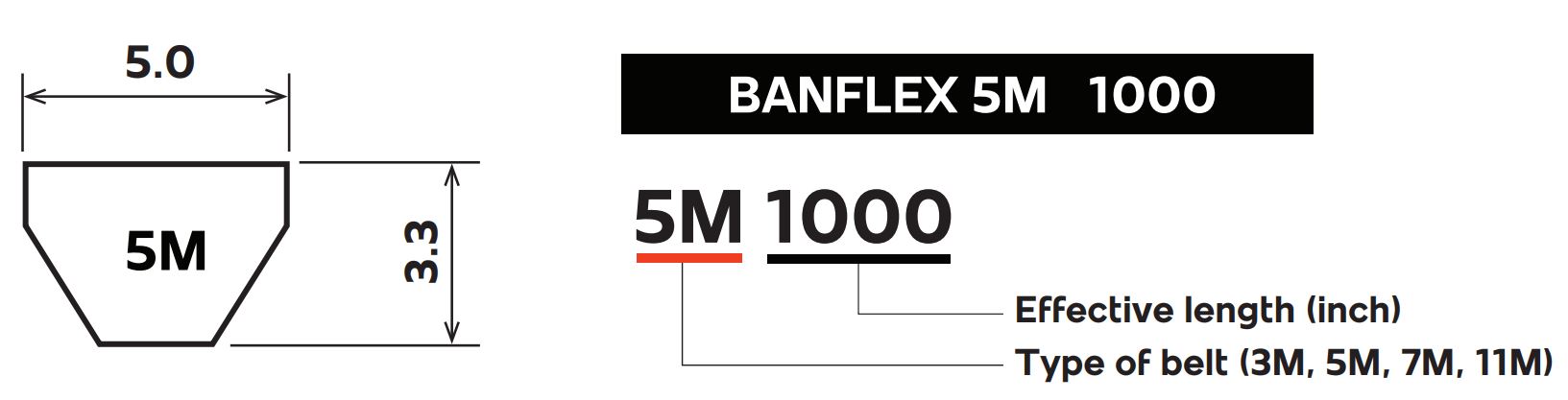

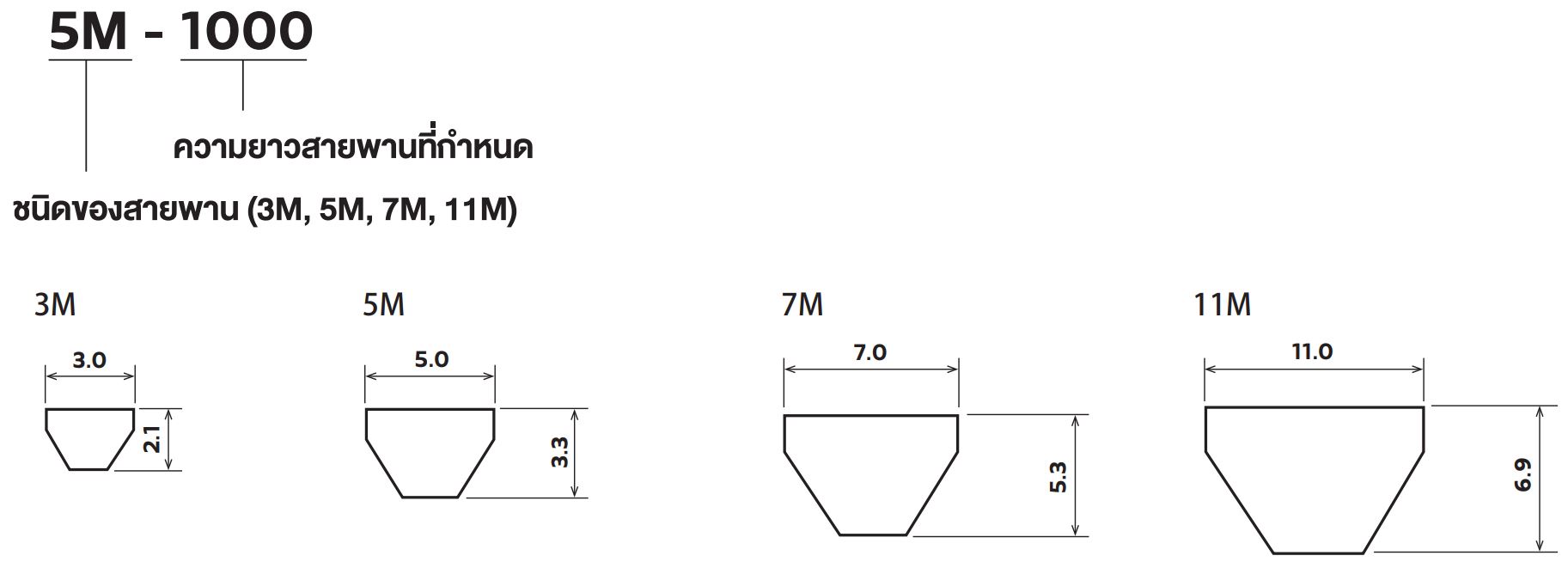

วิธีการระบุสายพาน
