VARIABLE SPEED BELTS
สายพานวีเอส ปรับสปีด

Power Ace เป็นสายพาน Narrow V-Belt สำหรับการส่งกำลังสูงซึ่งเพิ่มคุณสมบัติที่หลากหลายและมีประสิทธิภาพ เช่น ความสามารถในการส่งกำลัง ความเร็วสูง และมีความน่าเชื่อถือ โดยการเปลี่ยนโครงสร้างหน้าตัดของสายพาน V-Belt รุ่นก่อน (กำหนดเป็นสายพาน V-Belt ร่องลึกสำหรับส่งกำลังใน JIS K 6368)

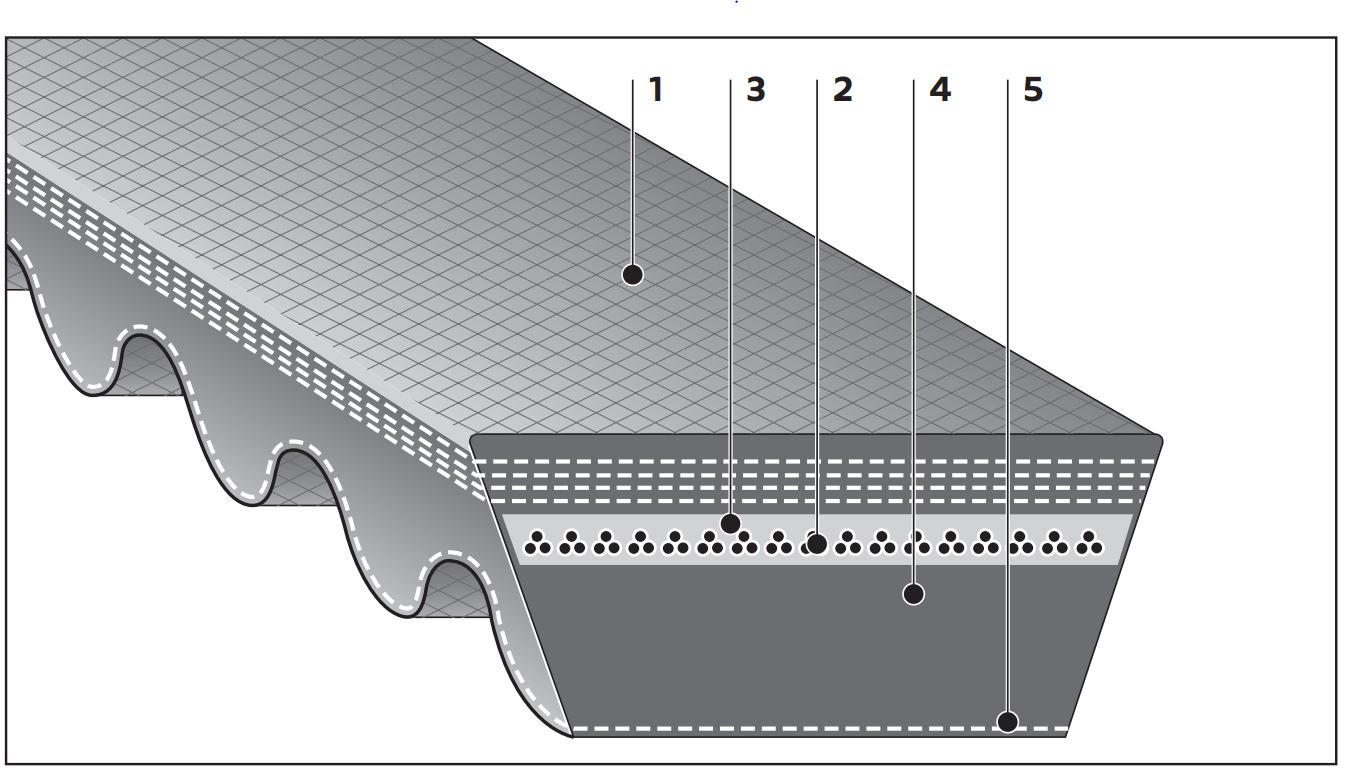

โครงสร้างของสายพาน















1. ผ้าใบเคลือบยาง
   2. ส่วนประกอบรับแรงดึงจากโพลีเอสเตอร์
   3. ยางฉนวนจากคลอโรพรีน
   4. เส้นใยถักเสริมแรงพิเศษ
   5: ยางคลอโรพรีนอัด

คุณลักษณะของสายพาน

• ความยืดหยุ่นรูปแบบฟันให้ความยืดหยุ่นดีมากขึ้น ส่งผลให้มีประสิทธิภาพในการกระจายความร้อน
• ส่งกำลังได้สูง ด้วยส่วนประกอบรับแรงดึงที่แข็งแกร่งและโมดูลัสตามขวางทำให้ได้อัตราแรงม้าที่สูง
• ทนความร้อนและน้ำมันได้สูง
• อัตราเร็วที่มีช่วงกว้าง

ขนาดมาตรฐาน

**รูปแบบสายพานมาตรฐานแสดงในรูปที่ 1 และขนาดต่าง ๆ ของสายพานอยู่ในรูปที่

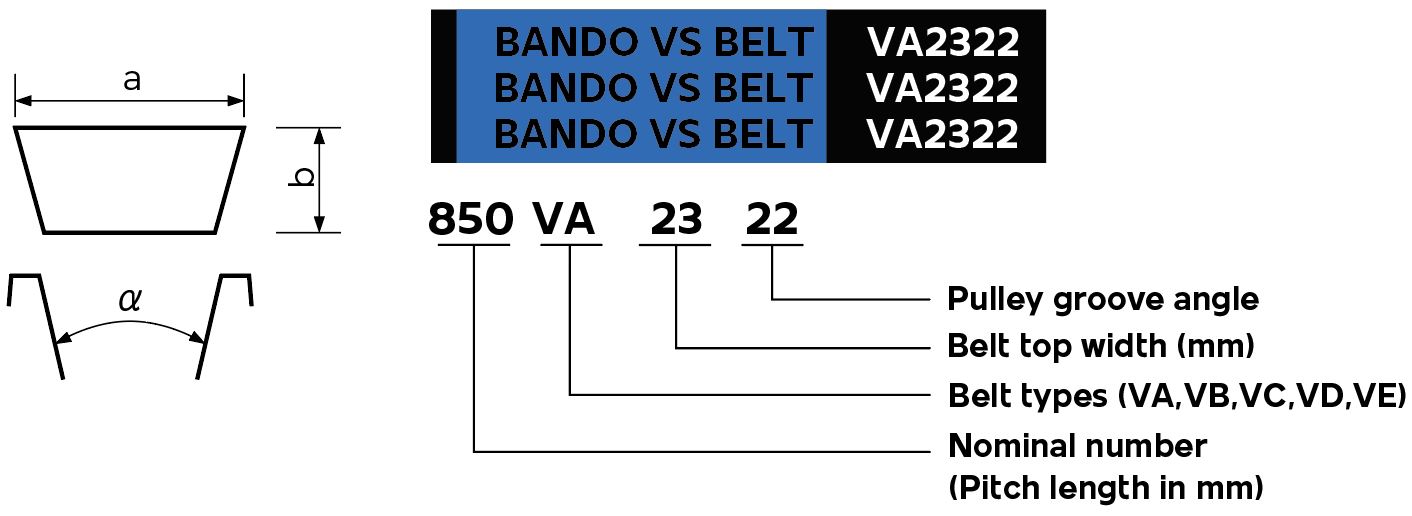

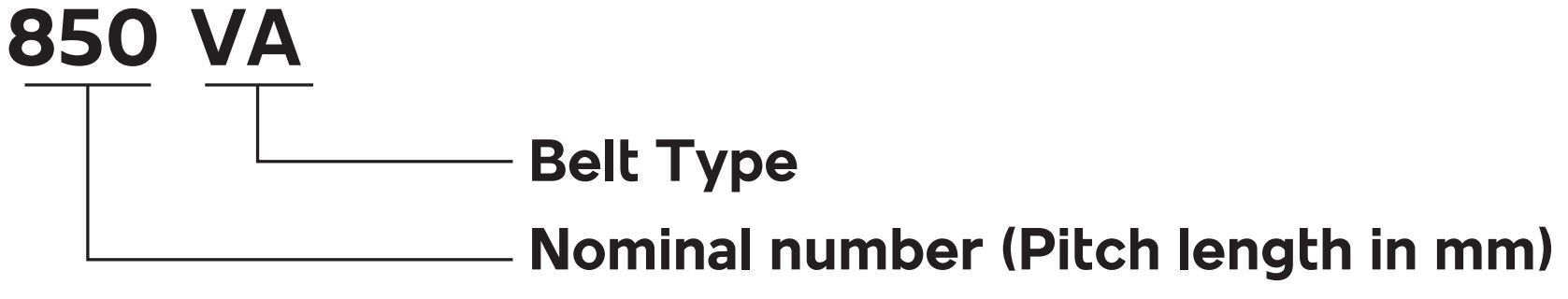

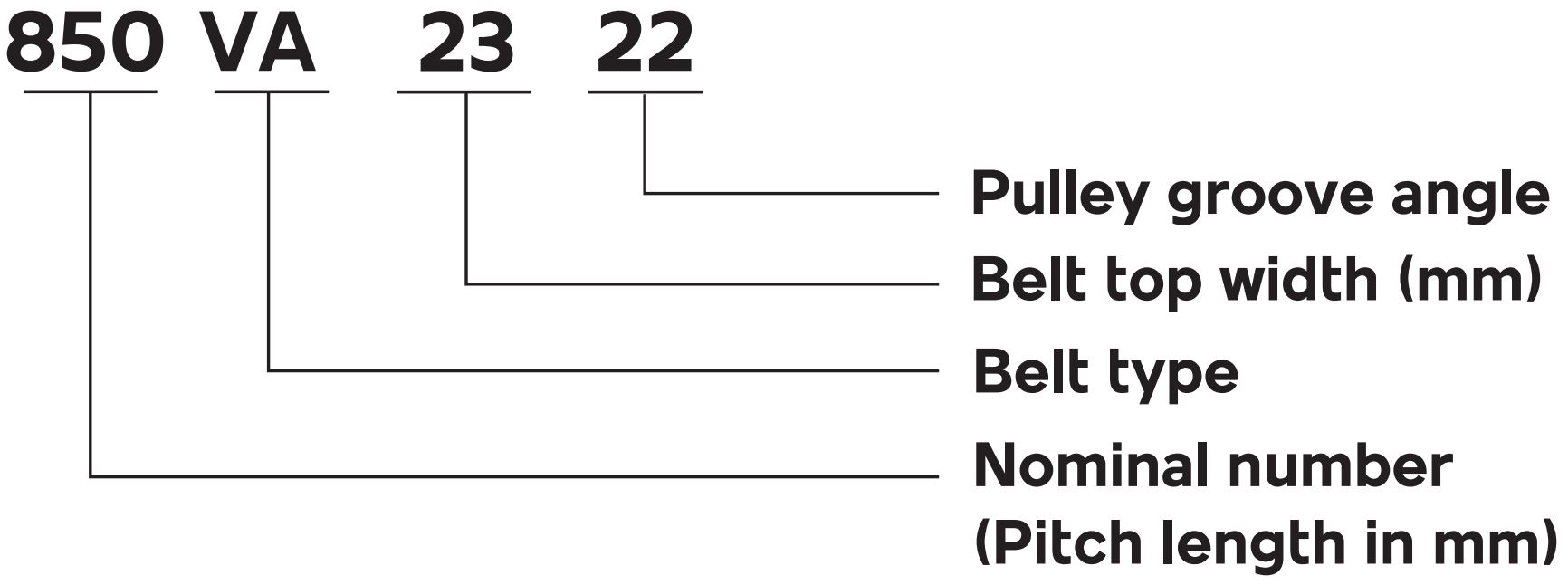

ขนาดของสายพาน

ข้อมูลทางเทคนิค

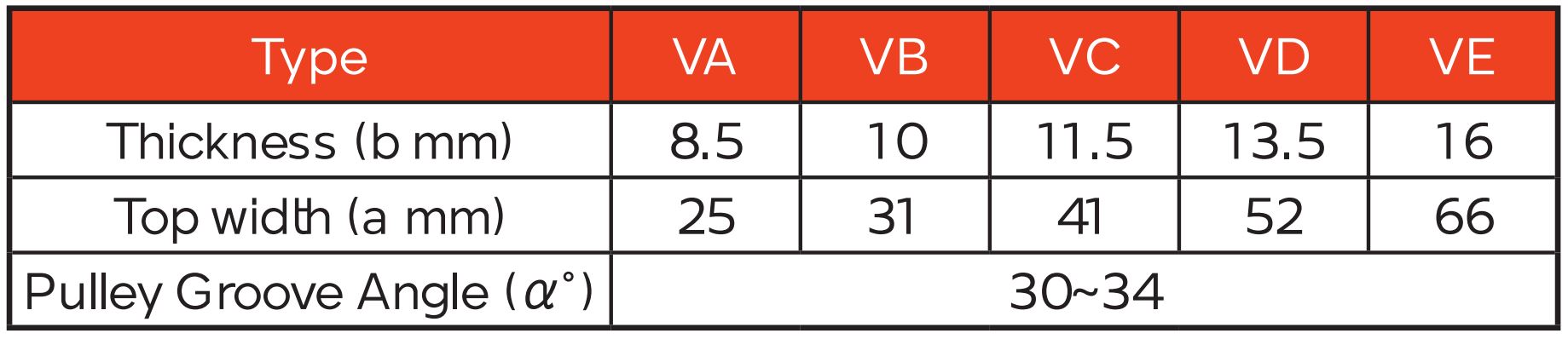

Fig.1 รูปแบบมาตรฐาน

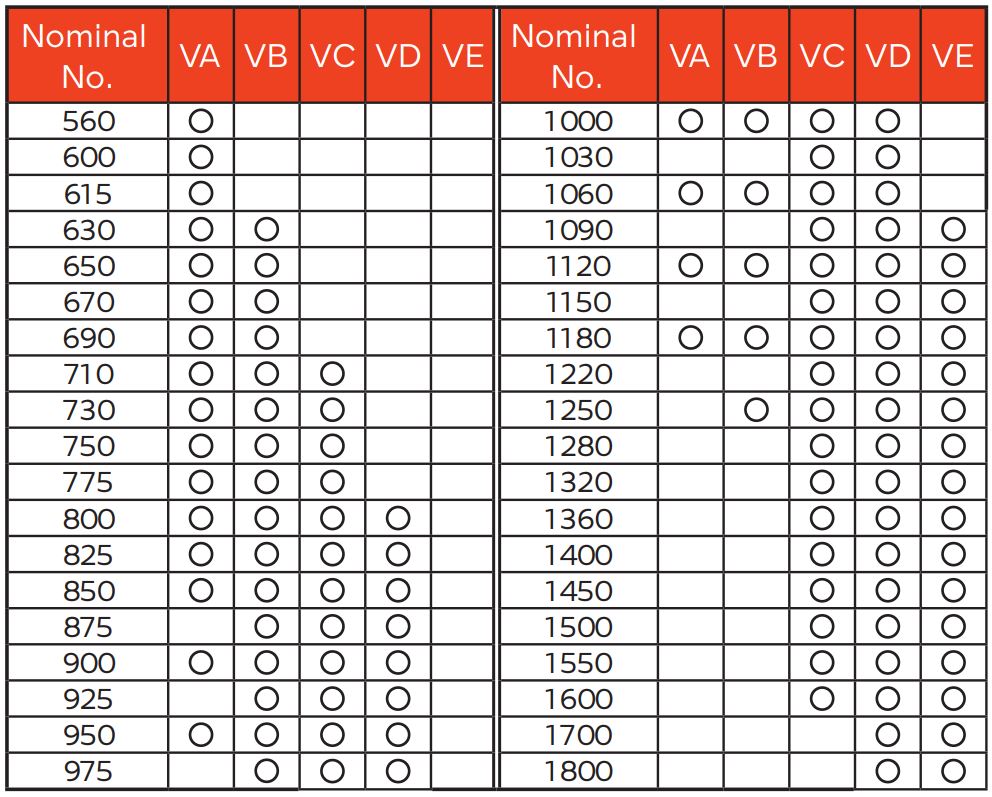

Fig.2 รูปแบบมาตรฐาน

ขนาดกึ่งมาตรฐาน

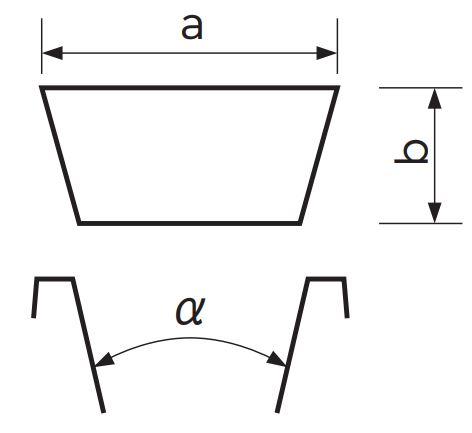

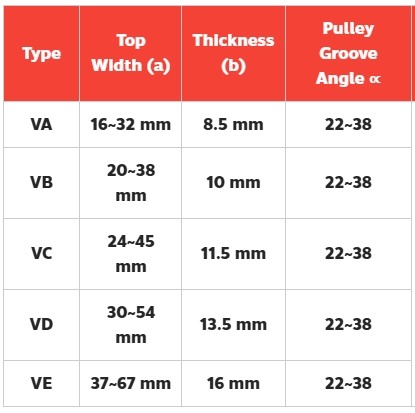

รูปแบบกึ่งมาตรฐานที่สามารถทำได้อยู่ในช่วงความกว้างด้านบนและมุมร่องมู่เล่ย์ที่แสดงในรูปที่ 3 และความยาวสายพานที่ทำได้เป็นไปตามรูปที่ 2



ขนาดของสายพาน

ข้อมูลทางเทคนิค

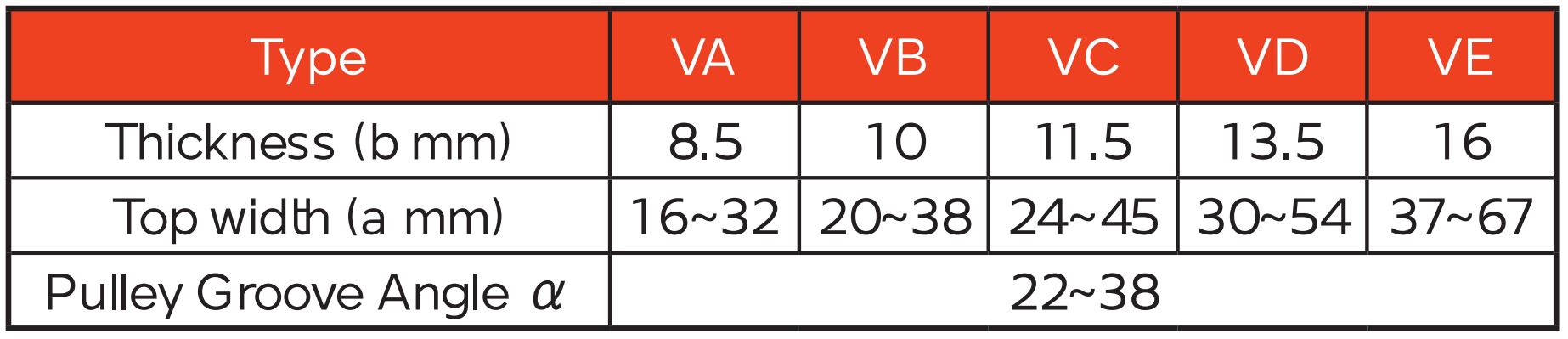

Fig.3 รูปแบบมาตรฐาน
